86寸單系統教學一體機。該單系統觸摸一體機支架OPS，可擴展為雙系統，可根據使用情況升級CPU、內存等硬件。單機能滿足普通教學使用。




利用教學觸摸一體機進行放大、組合與拖拽，讓圖形動起來。基于交互觸摸一體機提供的放大、組合與拖拽功能，使學生在拖放中經歷學習過程，在拖放組合中展示思維過程。在學習過程中，強化了學生的學習實踐，使學生在實踐中增長能力。下面列舉使用觸摸一體機進行數學教學的幾個應用優勢。
 優勢一：在教學《圖形的平移》一課時，用智能筆在觸摸一體機上畫一個圖形并標上字母后，將它們組合、復制，再進行拖拽，讓平移的過程直觀地呈現出來，學生很輕松地就理解了平移及平移的相關概念了。
優勢二：在教學《一次函數的圖形》一課時，我采用如下步驟進行操作：
①用智能筆在平面直角坐標系中畫出直線；
②將直線拖離直角坐標系；
③選用不同的顏色在直線上畫一個實心小圓點；
④將直線和小圓點進行組合、復制；
⑤將這兩條直線拖拽到坐標系中，讓小圓點與坐標原點重合；
⑥將其中一條直線進行拖拽，使小圓點沿著y軸上下移動或者沿著x軸左右移動。這樣，學生就直觀地了解直線與函數的關系，準確地理解了系數 、 與圖象之間的關系。
優勢三：在近幾年各地的中考數學試題中，“運動型”試題如雨后春筍般地出現，在對這類題目進行教學時，利用觸摸一體機提供的拖拽功能會收到很好的效果。
優勢四：在教學《點與圓的位置關系》、《直線與圓的位置關系》、《圓與圓的位置關系》時，利用觸摸一體機的拖拽功能能動態地顯示這些位置關系，讓學生直觀、準確地理解它們的概念。
結合以上多媒體教學一體機在教學教育的優勢描述可知：人的思維就是形象思維在前，抽象思維在后。這就需要我們教師在教學中盡量將動與靜結合起來，通過動態的畫面使靜態的知識動態化，把抽象的概念形象化，就能有效地掌握知識。而利用觸摸一體機中的拖拽工具，拉出圖形間不同的位置關系，讓學生進行動態觀察，既形象又直觀，給學生留下了深刻的印象。這樣教學，既貼近學生的生活實際，又符合中學生的思維特點，更能幫助學生建立起科學的數學概念，突破教學難點，并促進形象思維向抽象思維的過渡。學生通過觸摸一體機的形象演繹，動靜結合，以及動手參與，充分調動了學生各種感官協同作用，學生不僅弄清了知識之間的來龍去脈，理解了幾何圖形的概念，同時也有效培養了學生的觀察能力和想象能力。

硬件配置
電視功能	有線電視收看播放功能 USB多媒體文件播放功能
觸摸功能	支持20點電腦觸摸操作 支持圖像放大、縮小、旋轉 支持各信號源切換后，觸摸功能可用 支持各信號源顯示狀態下，通過觸摸控制信號源、音量等菜單控制
其他功能	睡眠定時、關機記憶 支持前置按鍵一鍵開關電腦、電視 前置HDMI、USB2.0、USB3.0、Touch接口，便于用戶使用
主板輸入/輸出接口
USB輸入	2路（Type-A型USB2.0 x3路［含前置1路］，USB3.0 x1路前置）
USB輸出	1路（Type-B型For HDMI Touch Out）
音頻輸入	1路PC-VGA音頻
音頻輸出	1路數字同軸（RCA） 1路模擬耳機（Mini 3合1） 1路AV Out（Mini 3合1）
TV輸入	1路（75Ω  IEC標準F型）
集控接口	1路 RS232串口
視頻輸入	1路 VGA 3路 HDMI（含前置1路） 1組 AV（Mini 3合1）
視頻輸出	1組 AV OUT（Mini 3合1）

顯示性能參數
產品型號	86-03
背光類型	DLED
背光燈壽命	50000小時
顯示尺寸(mm)	1895x1065
物理分辨率	4K（3840 x 2160）
整機峰值亮度	350cd/㎡-20
動態對比度	5000：1
觀看視角	H/V：178/178度
屏幕比例	16:9
顯示色彩	10Bit, 16.7M
刷新率	60HZ
顯示屏防護	4mm全鋼化高防爆玻璃
觸摸參數
觸摸嵌入方式	內置一體式，非外掛式
觸摸感應技術	紅外感應識別觸摸技術（20點）
書寫方式	手指、觸摸筆或其它直徑不小于5mm非透明物體（多點8mm）
光標速度	120點/s
定位精度	90%以上觸摸區域為±2mm
觸摸分辨率	32767*32767
觸摸次數	理論無限次
計算機響應	系統自動識別；≤15ms
驅動程序	免驅
整機電氣性能
電源輸入	AC 180-240V 50/60Hz
整機不含電腦功耗	480W
揚聲器功率	立體聲混合雙聲道CLASS-D功放輸出，額定功率：2x10W （L+R / 8Ω）of THD+N≤10%@1KHz（Audio Input：0.5VRMS）

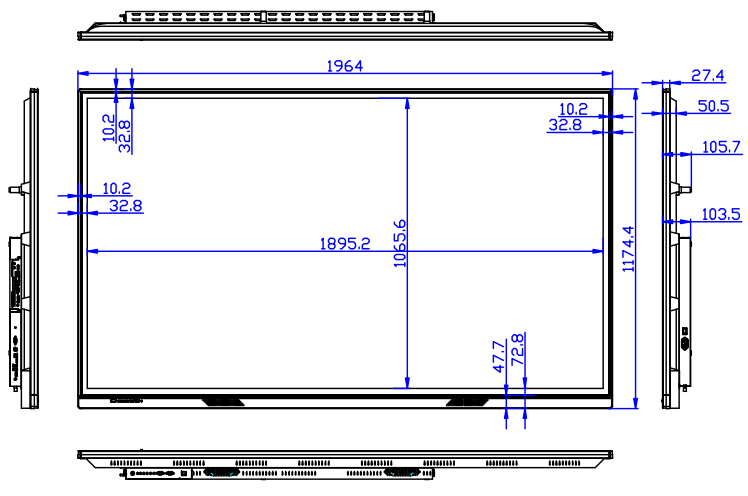

結構尺寸（單位：mm）
產品型號	SJ86DB
整機外形尺寸 (長×高×厚)	L1964xH1174.4xW105.7
外箱包裝尺寸 (長×高×厚)	L2105xH1325xW225
裸機凈重（KG）	70
整機毛重（KG）	93

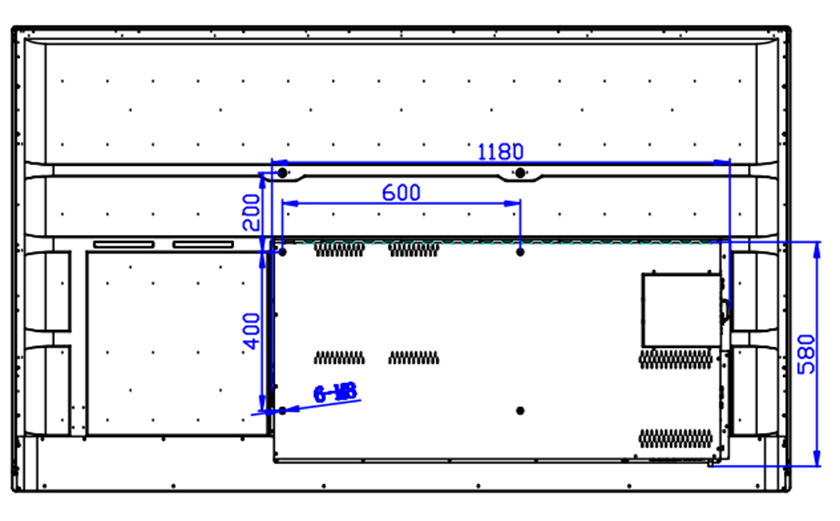

壁掛架尺寸	L850xH500xT45
壁掛孔位尺寸	水平600 x垂直600
壁掛螺絲規格	M8xL25x4 pcs
包裝清單
86寸交互式智能平板		1臺
遙控器		1個
觸摸筆		1支
說明書		1本
電源線		1條
